introduction

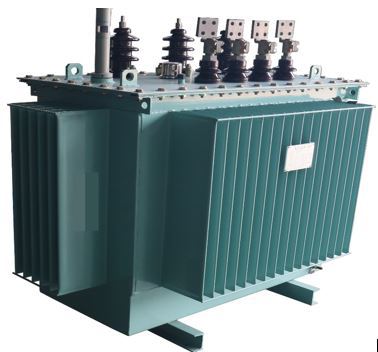

Définition :
Le transformateur est un appareil statique qui transforme les grandeurs électriques (courants, tensions) alternatives sinusoïdale en une autre de même fréquence mais de valeurs efficaces différentes en l'élevant ou en l'abaissant afin de relier un récepteur(charge) a un réseau électriques.
Fondamental : constitution

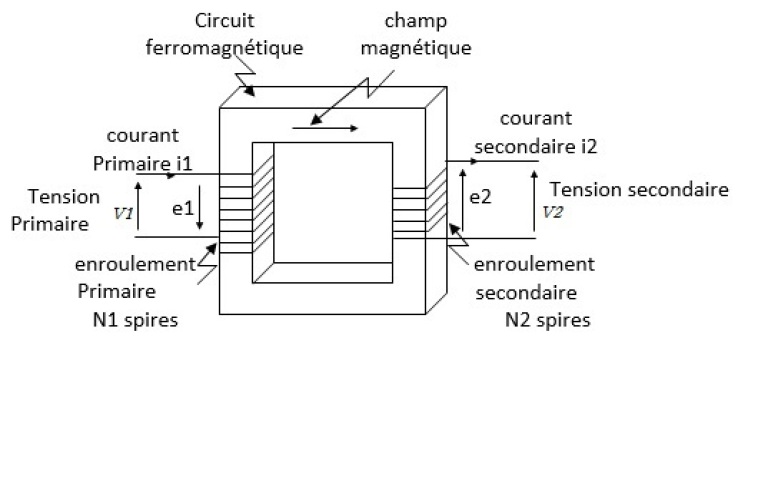

Il se compose[1] de deux types de circuit, un circuit magnétique et deux circuits électriques indépendants appelés circuit primaire et circuit secondaire.
le circuit magnétique fermé a pour rôle est de canaliser le flux magnétique portant des enroulements sans liaison électrique
L’enroulement nommé primaire est alimenté par une source de tension alternative sinusoïdale crée un flux magnétique alternative à travers le circuit ferromagnétique
aux bornes de l'enroulement dits secondaires apparaît une F.E.M (loi de Lenz)
Complément : symbole électriques

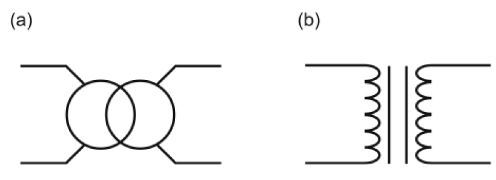

Il y a deux symboles pour représenter un transformateur monophasé :
