Définition

Pour  le transformateur rée[1]l, on doit tenir compte des grandeurs qui ont été négligées au cours d'étude d'un transformateur parfait. par conséquent la puissance délivrée par le secondaire est inférieur a la puissance absorbée par le primaire donc le rendement est inférieur a 100%.

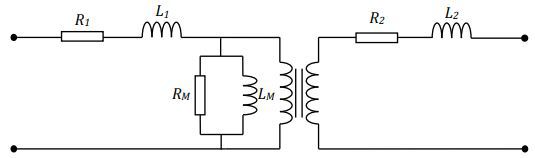

  • R1(Ω) : résistance de l'enroulement primaire

  • R2 (Ω) : résistance de l'enroulement secondaire

  • L1(H) : Inductance de l'enroulement primaire

  • L2(H) : Inductance de l'enroulement secondaire

  • LM(H) : Inductance du circuit magnétique

  • RM (Ω) : résistance du circuit magnétique

Fondamentalbilan des puissances

La valeur du rendement est déterminée soit :

  • par la méthode directe par un essai en charge,

  • par la méthode des pertes séparées (essai à vide et en court-circuit).

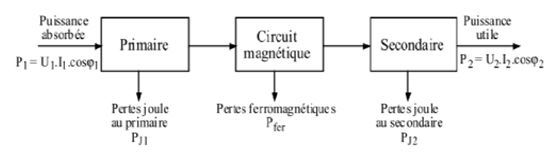

La figure ci-dessous montre les différentes puissance mises en jeu dans un transformateur monophasé réel.
